一、气体探测器概述

    ND-T100系列可燃/有毒气体探测器，是我公司开发的功能实用、操作方便的气体报警器。探测器LED液晶显示，可选择是否具有声光报警器。可与我公司的ND-K100系列可燃/有毒气体报警控制器共同组成工业用气体报警系统。

该产品采用壁挂式的安装，通过与控制器的配合使用，并通过控制器单片机对探测器上传的数据进行的各种数据的处理，最终完成数据的显示，输出的控制等功能。

本产品的设计、制造及检验均遵循以下国家标准：

GB16808-2008《可燃气体报警控制器》

GB12358-2006《作业场所环境气体检测报警仪通用技术要求》

GB15322.1-2003《测量范围为0～100％LEL的点型可燃气体探测器》

功能特点：

☆红外遥控器设置参数

☆显示所检测气体的浓度

☆故障报警、欠压报警

☆LED液晶显示

☆标定、校准功能

☆输出4-20mA、RS485、开关量

☆设有便于操作的高性能微处理器

☆自动开启风机和电磁阀

二、气体探测器技术参数

注：以上数据取决于环境条件

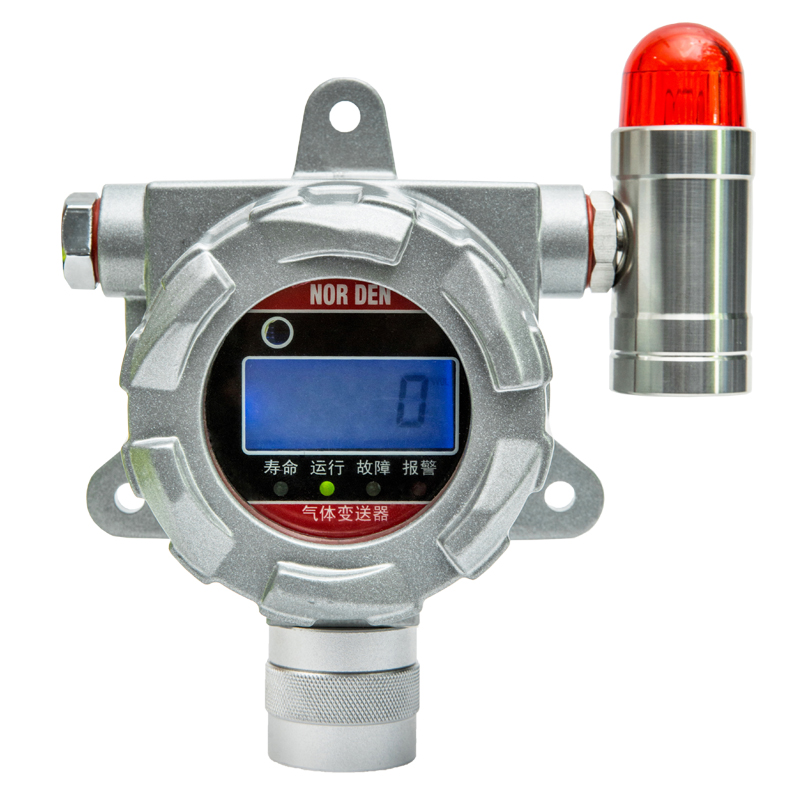

三、产品展示图

［现场液晶屏显示］ ［液晶屏显示+声光报警］

气体探测器 气体探测器

◆ 外形尺寸:180×140×95mm ◆外形尺寸:180×190×95mm

四、探测器安装说明

4.1安装位置：

依据标准：【GB 50493-2019；6.1检（探）测器的安装】

4.1.1 检测比空气重的可燃气体检（探）测器，其安装高度应距地坪（或楼地板）0.3～0.6m。检测比重大于空气的有毒气体的检（探）测器，应靠近泄漏点,其安装高度应距地坪（或楼地板）0.3～0.6m,且传感器部位向下。

4.1.2 检测比重小于空气的可燃气体或有毒气体的检（探）测器，其安装高度应高出释放源0.5～2m,且传感器部位向下。

4.1.3 检（探）测器应安装在无冲击、无振动、无强电磁场干扰、易于检修的场所，安装探头的地点与周边管线或设备之间应留有不小于0.5m的净空和出入通道。

4.2安装注意事项：

为了正确使用探测器及防止探测器故障的发生，请不要安装在以下位置：

◆ 直接受蒸汽、油烟影响的地方；

◆ 给气口、换气扇、房门等风量流动大的地方；

◆ 水气、水滴多的地方（相对湿度：≥90%RH）；

◆ 温度在-40℃以下或55℃以上的地方；

◆ 有强电磁场的地方。

五、探测器使用说明

1、上电

将探测器与控制器设备接好，确认无误后接通电源，然后探测器依次显示气体类型、量程、报警值， 最后探测器显示数字，表示检测开始。可燃气体探测器需要预热60秒。

2、检测

当气体浓度高于设置浓度时，报警器发出报警声，LED灯闪烁，按遥控器消音键可清除声音。当气体浓度低于设置浓度时，报警器关闭报警声，LED灯熄灭。

3、设置

低/高报：设置探测器报警点。

校零：探测器自动调零。请在洁净的空气中调零，如果显示数值错误，请联系公司。

标定：使用标准气，给探测器通气，调整标准值，用于校准探测器。没有标准气请不要修改。

地址：修改485通讯地址码。

量程：修改探测器检测范围。

功能：修正4-20MA输出电流。

警告：（报警器的菜单，报警设定值，不建议客户随意更改，以免造成不必要的麻烦，影响报警器的正常使用。更不要随便提高报警值，当危险发生时而不报警，导致发生事故）

六、气体探测器的维护

6.1注意事项

◆.探测器出厂前经过了严格的标定，在安装好之后请不要随意更换元器件，如果要更换，必须重新标定；

◆.探测器的传感器使用寿命正常情况下为两年；因使用环境的不同其使用寿命有可能下降，应每年定期进行检测维护；

◆.探测器传感器禁止高浓度气体的冲击，否则可能会损坏传感器；

◆.避免探测器经常断电，经常性的断电会导致检测元件工作的不稳定；

◆.在使用过程中，要定期检查仪表工作是否正常，检查周期至少每三个月一次。

6.2常见故障的分析与排除

◆ 报警系统安装好，首次通电预热后，有可能会出现报警或故障现象，此时对系统进行复位观察一段时间即可。

◆ 电源指示灯不亮

产品电源线是否连接正确，电源是否为24V，重新上电观察是否点亮。如果连接正常，请联系厂家，返厂检测。

◆ 接通电源后主机无显示

主要为接线问题，先检查电源是否接好，插座是否牢固。电源无误后，检查控制器内部的排线、插针等接插件是否牢固，是否有松脱。

◆ 接通电源后主机显示满量程

主要为接线问题，请检查探测器端接线与控制器端接线是否一一对应；接线是否有短路现象；接线端子是否插反等！请仔细检查，确认无误后，若主机继续显示满量程，请联系厂家！

◆仪器使用一段时间之后，控制器主机显示三个横杠、故障灯亮且报警。首先检测线路是否连接正确，探测器内部是否正常工作。探测器线路都正常，可能传感器零点漂移造成的。每个传感器的性能都稍有差别，环境不一样，稳定性也不同，零点漂移属常见情况，不可避免。

零点漂移用遥控器进校零，进行调零。

七、常见气体参数：

以下是部分气体探测器基本参数(气体种类繁多，不能一一列举，如果以下表格中没有您想要了解的气体参数，可拨打下方联系方式咨询)：
